【PyTorch】畳み込みニューラルネットワーク(CNN)の実装

【PyTorch】畳み込みニューラルネットワーク(CNN)の実装





本記事では、PyTorchを利用して、畳み込みニューラルネットワークを実装していきます。

初心者でも理解しやすいように、可能な限りコメント加えました。







畳み込みニューラルネットワーク(CNN)について



畳み込みニューラルネットワーク(CNN)は、畳み込み層とプーリング層と呼ばれる層を持つニューラルネットワークです。

ここでは、簡単に畳み込み層とプーリング層について簡単に説明していきます。

*すでに畳み込み層やプーリング層についてご存知の方は飛ばしてください。



畳み込み層について



ざっくりいうと畳込み層では、カーネルとよばれるフィルタのようなものを移動させつつ、画像の局所的な情報を抽出する働きをする層です。

具体的には以下のような計算を行なっています。

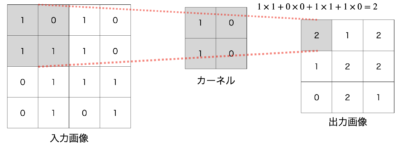

畳み込み層のイメージ配位色部分が計算該当場所



そして、CNNでは、重みパラメータのみならず、カーネル(フィルタ)の最適化も行います。

このように、カーネルを最適化し、自動で分類に重要な特徴量を抽出することを特徴学習と呼びます。

プーリング層について



プーリング層では、カーネルを使用して、入力画像をある領域別にわけ、領域内で平均を取ったり、最大値を取ったりします。

特に最大値を使用する場合は、『MAXプーリング』と呼ばれれます。

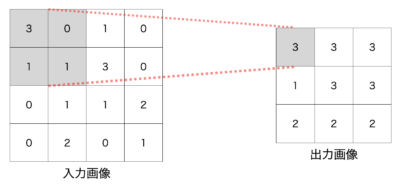

『MAXプーリング』のイメージを以下に表示します。



直感的には、領域の中の強い情報のみを抽出するた本質部分のみを出力として取り出す層になります。



カーネル操作に関する用語



用語 説明
カーネルサイズ 使用するカーネル
ストライド(stride) カーネルの移動間隔(下記の具体例を参照)
パディング(padding) 入力の両端に要素を追加(下記の具体例を参照)
ディレーション(dilation) カーネルの要素間の間隔(下記の具体例を参照)



言葉で説明してもややわかりにくいため具体例を表示します。



ストライド(stride)



ストライド(stride)が2の具体例を以下に示します。

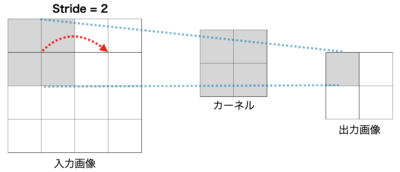

ストライドのイメージ

実は、今まで紹介した畳み込み層やプーリング層は、ストライドが1の例を紹介していました。

一般的には、出力のサイズをあまり小さくしたくないというモチベーションがあるため、ストライドは1が設定されることが多いです。



パディング(Pading)

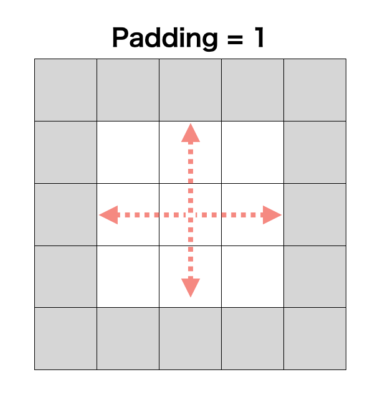

パディングの具体例を以下に示します。

パディングの具体例

畳み込みやプーリング等で画像サイズが小さくなりすぎることを防ぎます。



ディレーション(Dilation)



ディレーション(Dilation)の具体例を以下に示します。

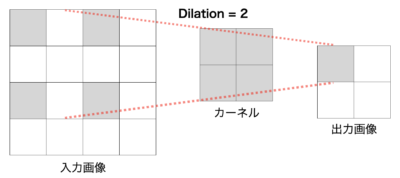

Dilationのイメージ



実は、これまでの例では、Dilationが1の具体例を表示していました。



畳み込み層とプーリング層の入力と出力の関係



ここでは、畳み込み層とプーリング層の入出力関係をまとめていきます。

実装する際には、ここで紹介する計算が必要不可欠です!!



畳み込み層の出力公式



畳み込み層の入力と出力には以下のような関係があります。

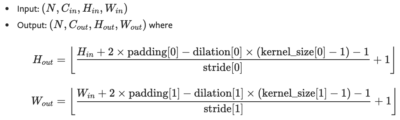

畳み込み層の入出力関係引用元 : CONV2D



  • N : サンプル数
  • C : 画像のチャネル数
  • H : 画像の高さ
  • W : 画像の幅





プーリング層の入出力関係



基本的には、畳み込み層と同じ操作を行います。

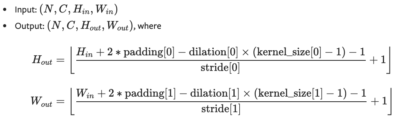

プーリング層の入出力関係引用元 : MAXPOOL2D



ここからは、PyTorchを使用して、畳み込みニューラルネットワーク(CNN)を実装していきます。



畳み込みニューラルネットワーク(CNN)の実装



ここからは、PyTorchによる畳み込みニューラルネットワークの実装を紹介します。



必要なライブラリをインポート



まずは、必要なライブラリをインポートします。

import torch
import torch.nn as nn
import torch.nn.functional as F
import torch.optim as optim
import torchvision
import torchvision.transforms as transforms

import numpy as np
import matplotlib.pyplot as plt
%matplotlib inline

# グラフのスタイルを指定
plt.style.use('seaborn-darkgrid')



最後のplt.style.use('seaborn-darkgrid')はグラフのスタイルを変更しています。

このスタイルは私の好みなので省略しても構いません。



データを読み込む



下記を実行してデータをインポートしてください。

# 正規化
normalize = transforms.Normalize(mean=(0.0, 0.0, 0.0), std=(1.0, 1.0, 1.0))
#  Tensor化
to_tensor = transforms.ToTensor()

transform_train = transforms.Compose([to_tensor, normalize])
transform_test = transforms.Compose([to_tensor, normalize])
train_dataset = torchvision.datasets.CIFAR10("./data", train=True, download=True, transform=transform_train)
test_dataset = torchvision.datasets.CIFAR10("./data", train=False, download=True, transform=transform_test)

batch_size = 64
train_loader = torch.utils.data.DataLoader(train_dataset, batch_size=batch_size, shuffle=True)
test_loader = torch.utils.data.DataLoader(test_dataset, batch_size=batch_size, shuffle=False)



このコード内のtransforms, datasets, DataLoaderの使い方がよくわからないという方は下記を参考にしてください。





畳み込みニューラルネットワークを定義



多層パーセプトロンのときと同様にnn.Moduleを継承することで、簡単にネットワークを組むことができます。

class Net(nn.Module):
    def __init__(self):
        super().__init__()
        self.conv1 = nn.Conv2d(3, 6, 5)  # 畳み込み層:(入力チャンネル数, フィルタ数、フィルタサイズ)
        # 出力画像サイズ28
        self.pool = nn.MaxPool2d(2, 2)  # プーリング層:(領域のサイズ, ストライド)
        # 出力画像サイズ14
        self.conv2 = nn.Conv2d(6, 16, 5)
        # 出力画像サイズ5
        self.fc1 = nn.Linear(16*5*5, 256)  # 全結合層
        self.dropout = nn.Dropout(p=0.5)  # ドロップアウト:(p=ドロップアウト率)
        self.fc2 = nn.Linear(256, 10)

    def forward(self, x):
        x = self.pool(F.relu(self.conv1(x)))
        x = self.pool(F.relu(self.conv2(x)))
        x = x.view(-1, 16*5*5)
        x = F.relu(self.fc1(x))
        x = self.dropout(x)
        x = self.fc2(x)
        return x



<output>

Net(
  (conv1): Conv2d(3, 6, kernel_size=(5, 5), stride=(1, 1))
  (pool1): MaxPool2d(kernel_size=2, stride=2, padding=0, dilation=1, ceil_mode=False)
  (conv2): Conv2d(6, 16, kernel_size=(5, 5), stride=(1, 1))
  (fc1): Linear(in_features=400, out_features=256, bias=True)
  (fc2): Linear(in_features=256, out_features=10, bias=True)
)



ネットワークに新しい層が加わったので、詳しく説明していきます。

  1. Conv2dクラス : 畳み込み層
  2. MaxPool2dクラス : MaxPooling層

それ以外の部分に関しては、通常のニューラルネットワークの構築方法と変わりません。

ネットワークの定義方法がよくわからないという方は下記を参考にしてください。



Conv2dクラス



Conv2dクラスは、畳み込み層を実装するためのクラスです。

引数を以下にまとめておきます。

Conv2dクラス ここに説明文を入力してください。
in_channels 入力画像のチャネル数
out_channels 出力画像のチャネル数
kernel_size カーネルの大きさ
stride ストライド(デフォルト : 1)
padding ゼロパディング(デフォルト : 0)
dilation ディレーション(デフォルト : 1)
group 入力チャネルから出力チャネルへの接続数(デフォルト : 1)
bias Trueにするとバイアスを出力に追加(デフォルト : True



MaxPool2dクラス



MaxPool2dは、MAXプーリングを行うためのクラスです。

引数を以下にまとめておきます。

MaxPool2d 説明
kernel_size カーネルの大きさ
stride ストライド(デフォルト : kernel_size)
padding ゼロパディング(デフォルト : 0)
dilation ディレーション(デフォルト : 1)



CNNの学習方法



ここからは、CNNの学習方法を紹介していきます。

  1. 誤差関数と最適化手法を設定
  2. 学習を行う関数を定義



基本的な学習方法は通常の多層ニューラルネットワークの学習と変わりません。

PyTorchを初めて使用する方は下記を最初に読んでから本記事に戻ってきてください!



【入門】PyTorchの使い方をMNISTデータセットで学ぶ(15分)本記事では、MNISTデータセットを利用して、PyTorchの実装の流れを紹介しました。本記事を通して読めば、PyTorchを実務で使用するイメージが確実に身につくと思います。...



誤差関数と最適化手法を設定



まずは、使用する誤差関数と最適化手法を設定しましょう。

# 損失関数の設定
criterion = nn.CrossEntropyLoss()

# 最適化手法を設定
optimizer = optim.Adam(model.parameters())



誤差関数は、『交差エントロピー誤差関数』を設定して、最適化手法は『Adam』を使用しました。



学習・推論用の関数を定義



簡単にカスタマイズできるのようにブロックに分けて関数を定義していきます。



1エポックの訓練を行う関数を定義



まずは、1エポックの学習を行うコードを書いていきます。

def train_epoch(model, optimizer, criterion, dataloader, device):
    train_loss = 0
    model.train()
    for i, (images, labels) in enumerate(dataloader):
        images, labels = images.to(device), labels.to(device)
        optimizer.zero_grad()
        outputs = model(images)
        loss = criterion(outputs, labels)
        loss.backward()
        optimizer.step()
        train_loss += loss.item()
    train_loss = train_loss / len(train_loader.dataset)
    return train_loss



多層ニューラルネットワークと異なる部分は、ネットワークに入力するときに、画像を一次元配列に変更して入力するのではなく、『(batchサイズ, チャンネル数, 縦, 横)』で入力することです。



推論用の関数を定義



次に推論を行うための関数を定義していきます。

def inference(model, optimizer, criterion, dataloader, device):
    model.eval()
    test_loss=0

    with torch.no_grad():
        for i, (images, labels) in enumerate(test_loader):
            images, labels = images.to(device), labels.to(device)
            outputs = model(images)
            loss = criterion(outputs, labels)
            test_loss += loss.item()
        test_loss = test_loss / len(test_loader.dataset)
    return test_loss



推論の際は、with torch.no_grad()ブロックを利用して、勾配を計算しないように設定しましょう。



学習・推論を実行するための関数を定義



先ほど定義した関数をまとめて学習を実行するコードを書いていきます。

def run(num_epochs, optimizer, criterion, device):
    train_loss_list = []
    test_loss_list = []
    for epoch in range(num_epochs):
        train_loss = train_epoch(model, optimizer, criterion, train_loader, device)
        test_loss = inference(model, optimizer, criterion, test_loader, device)

        print(f'Epoch [{epoch+1}], train_Loss : {train_loss:.4f}, test_Loss : {test_loss:.4f}')
        train_loss_list.append(train_loss)
        test_loss_list.append(test_loss)
    return train_loss_list, test_loss_list



これで、学習と推論を行うための関数は完成です!!



学習・推論の実行



学習と推論用の関数が定義できたので、関数を実行していきます。

train_loss_list, test_loss_list = run(30, optimizer, criterion, device)



<output>

Epoch [1], train_Loss : 0.0283, test_Loss : 0.0250
Epoch [2], train_Loss : 0.0247, test_Loss : 0.0231
Epoch [3], train_Loss : 0.0234, test_Loss : 0.0218
                      :
                      :
                      :
Epoch [28], train_Loss : 0.0158, test_Loss : 0.0171
Epoch [29], train_Loss : 0.0156, test_Loss : 0.0170
Epoch [30], train_Loss : 0.0155, test_Loss : 0.0171







学習結果を可視化



学習がうまくいっているかを確認するための誤差関数をプロットしてみましょう。

num_epochs=30
fig, ax = plt.subplots(figsize=(8, 6), dpi=100)
ax.plot(range(num_epochs), train_loss_list, c='b', label='train loss')
ax.plot(range(num_epochs), test_loss_list, c='r', label='test loss')
ax.set_xlabel('epoch', fontsize='20')
ax.set_ylabel('loss', fontsize='20')
ax.set_title('training and test loss', fontsize='20')
ax.grid()
ax.legend(fontsize='25')
plt.show()



<出力>

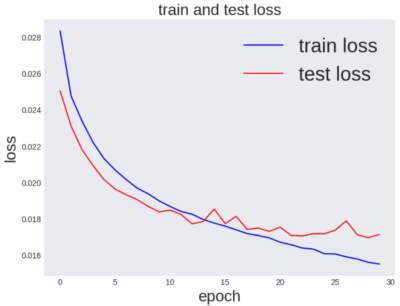

訓練誤差とテスト誤差の結果



視覚化してみると、検証誤差と訓練誤差の値が大きく離れてしまい学習に使用してないデータの予測性能が下がっていることが確認できます。

一般にこのような現象を過学習と言います。

ここからは、過学習を防ぐための一つの手法であるデータ拡張という手法を紹介します。





データ拡張(Data Augmentation)



データ拡張(Data Augmentation)とは、訓練データに回転・拡大縮小等を加えて訓練データを数を増やす手法です。

しかし、どのような変換を加えるかはタスクに依存するので注意が必要です。

具体的には以下のような手法があります

今回は、以下の三つを実行します

  1. 画像の回転
  2. 画像の縮小/拡大
  3. 画像のチャンネルの正規化



『transforms.Composeクラス』を使用することで、これらを同時に実装することができます。

具体的には、下記のようにコードを入力することで簡単にデータ拡張を行うことができます。

# 各変換のためのインスタンスを作成
random_affine = transforms.RandomAffine([-10, 10], scale=(0.9, 1.1))
horizontal_flip = transforms.RandomHorizontalFlip()
normalize = transforms.Normalize((0.0, 0.0, 0.0), (1.0, 1.0, 1.0))
to_tensor = transforms.ToTensor()

# transform.composeで変換を一つにまとめる
transform_train = transforms.Compose([random_affine, horizontal_flip, to_tensor, normalize])
transform_test = transforms.Compose([to_tensor, normalize])

# データダウンロード時に変換内容を設定
train_dataset = torchvision.datasets.CIFAR10("./data", train=True, download=True, transform=transform_train)
test_dataset = torchvision.datasets.CIFAR10("./data", train=False, download=True, transform=transform_test)

batch_size = 64
train_loader = torch.utils.data.DataLoader(train_dataset, batch_size=batch_size, shuffle=True)
test_loader = torch.utils.data.DataLoader(test_dataset, batch_size=len(test_dataset), shuffle=False)



コードの基本的な流れは以下の通りです。

  1. 各変換のためのインスタンを作成
  2. transforms.composeで変換を一つにまとめる
  3. データダウンロード時に変換内容を設定



transformについてより詳しく知りたい方は下記を参考にしてください。



PyTorchのTransformを使い方|自作Transformの作成方法も解説『PytorchのTransformsパッケージが何をやっているかよくわからん...』という方のために本記事を作成しました。本記事では、transformsを体系的に(複数の処理を行う、自作Transform)を解説しました。...



CNN学習(データ拡張あり)



前処理とDropoutを加えたので、再度学習を行いましょう。

学習のコードは、先ほどの畳み込みニューラルネットワークの学習コードと変わらないので、もう一度コピーして実行してみましょう。



train_loss_list, test_loss_list = run(30, optimizer, criterion, device)



<output>

Epoch [1], train_Loss : 0.0279, test_Loss : 0.0243
Epoch [2], train_Loss : 0.0244, test_Loss : 0.0227
Epoch [3], train_Loss : 0.0232, test_Loss : 0.0217
Epoch [4], train_Loss : 0.0224, test_Loss : 0.0205
                      :
                      :
                      :
Epoch [28], train_Loss : 0.0183, test_Loss : 0.0160
Epoch [29], train_Loss : 0.0181, test_Loss : 0.0164
Epoch [30], train_Loss : 0.0181, test_Loss : 0.0164





学習結果を可視化



さらに、学習過程が視覚的に理解できるように、誤差関数とaccuracyをプロットしてみます。

num_epochs=30
fig, ax = plt.subplots(figsize=(8, 6), dpi=100)
ax.plot(range(num_epochs), train_loss_list, c='b', label='train loss')
ax.plot(range(num_epochs), test_loss_list, c='r', label='test loss')
ax.set_xlabel('epoch', fontsize='20')
ax.set_ylabel('loss', fontsize='20')
ax.set_title('train and test loss (Data Augmentation)', fontsize='20')
ax.grid()
ax.legend(fontsize='25')
plt.show()



<output>

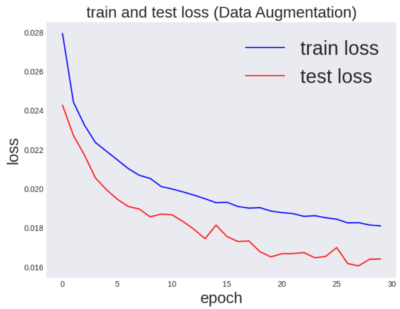

データ拡張後の訓練誤差とテスト誤差

本当に予測がうまくいっているかを確認するため正解率を計算してみます。

correct = 0
total = 0
model.eval()  # 評価モード
for i, (images, label) in enumerate(test_loader):
    images, label = images.to(device), label.to(device)
    prediction = model(images)
    correct += (prediction.argmax(1) == label).sum().item()
    total += len(images)
print(f"正解率: {(correct/total)*100:.3f} %")



<output>

正解率: 63.180 %



おおよそ63.18%の確率で画像のラベルを当てることができているようです。

実際に、学習したモデルに画像を入力して正解ラベルを返すことができるか確認してみます。

cifar10_loader = torch.utils.data.DataLoader(test_dataset, batch_size=1, shuffle=True)
dataiter = iter(cifar10_loader)
# サンプルを1つだけ取り出す
images, labels = dataiter.next()

model.eval()
image, label = images.cuda(), labels.cuda()  # GPU対応
prediction = model(image)

fig, ax = plt.subplots(dpi=100)
ax.imshow(np.transpose(images[0], (1, 2, 0)))  # 各軸の順番を変更
ax.tick_params(labelbottom=False, labelleft=False, bottom=False, left=False)
ax.set_title(f"True: {cifar10_classes[labels[0]]}, Prediction: {cifar10_classes[prediction.argmax().item()]}", fontsize=20)
plt.show()



<output>

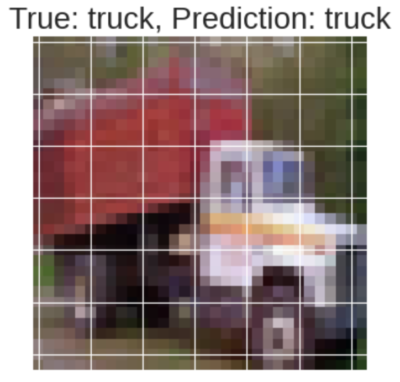

学習モデルによる予測結果

このコードの実行結果は、実行するごとに変わりますが、おおよそ63%くらいの確率で画像のラベルを当てることができています。



まとめ



本記事では、PyTorchによる畳み込みニューラルネットワークの実装例を紹介しました。

また、後半では過学習を防ぐために『データ拡張』という方法を紹介して、過学習を回避するデモンストレーションを行いました。



ABOUT ME
努力のガリレオ
【運営者】 : 東大で理論物理を研究中(経歴)東京大学, TOEIC950点, NASA留学, カナダ滞在経験有り, 最優秀塾講師賞, オンライン英会話講師試験合格, ブログと独自コンテンツで収益6桁達成 【編集者】: イングリッシュアドバイザーとして勤務中(経歴)中学校教諭一種免許取得[英語],カナダ留学経験あり, TOEIC650点
Python学習を効率化させるサービス



Pythonを学習するのに効率的なサービスを紹介していきます。

まず最初におすすめするのは、Udemyです。

Udemyは、Pythonに特化した授業がたくさんあり、どの授業も良質です。

また、セール中は1500円定義で利用することができ、コスパも最強です。

下記の記事では、実際に私が15個以上の講義を受講して特におすすめだった講義を紹介しています。



【最新】UdemyでおすすめのPythonコース|東大生が厳選!10万を超える講座があるUdemyの中で、Pythonに関係する講座を厳選しました。また、本記事では、Udemyを使用しながらPythonをどのような順番で勉強するべきかを紹介しました。ぜひ参考にしてください。...



他のPythonに特化したオンライン・オフラインスクールも下記の記事でまとめています。



【最新】Pythonに強いプログラミングスクール7選|東大生が厳選Pythonの流行と共に、Pythonに強いプログラミングスクールが増えてきました。本記事では、特にPythonを効率的に学ぶことができるプログラミングスクールを経験をもとに厳選して、内容を詳しく解説しています。...



自分の学習スタイルに合わせて最適なものを選びましょう。
